發布日期：2017-03-31 閱讀次數：12833
橫河于2016年2月推出了新型號AQ6376光譜分析儀。AQ6376是一款動態范圍大、分辨率高的臺式光譜分析儀，能精準測量激光光譜，波長范圍在1.5~3.4μm之間，AQ6376為業內首款支持3-μm波段的基于分光原理的高分辨率光譜分析儀。擁有這款光譜分析儀，您就擁有了業界領先的測量范圍，行業最高的波長分辨率，以及光譜精確測量。
AQ6370系列產品，專門用于準確、快速測量各領域應用中光子器件以及系統的性能，具備一流的光學性能和獨特的設計。
優勢特點：
最高分辨率~20pm，動態范圍~78dB
最高靈敏度低至-90dBm
測量功率范圍高達110dB
內置校準光源，可進行自動光學校準和波長校準
自由空間輸入設計

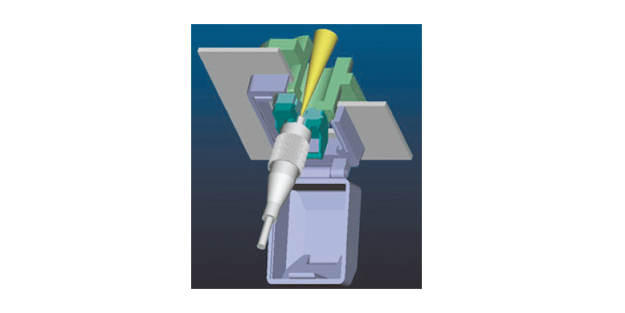

自由空間光輸入結構圖
AQ6370系列光譜儀包括AQ6370D、AQ6373B、AQ6375B、AQ6376四款型號，可應用于三大領域。
AQ6370D（600~1700nm），具有高波長精度，超大動態范圍，快速測量的特點，是電信工業領域研究測試光器件及系統的理想選擇，典型應用為WDM OSNR、光放大器、光收發器等測試。
AQ6373B（350~1200nm），適用于可見光及近紅外領域的光學測試測量，其中一個優勢是具備特殊自由空間光輸入端口，可滿足800μm大芯徑光纖輸入，典型應用為可見LED測試、FP-LD(VCSEL)光源分析等。
AQ6375B（1200~2400nm）/AQ6376（1500~3400nm），可應用于近紅外外延及中紅外區域光信號的探測及研究，波長范圍寬，典型應用為激光吸收譜使用光源特性分析、超連續譜光源特性分析、光纖布拉格光柵特性測量、氣體探測與濃度測量等。

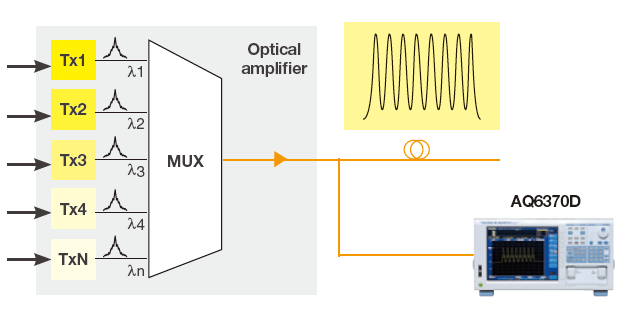

WDM OSNR測試

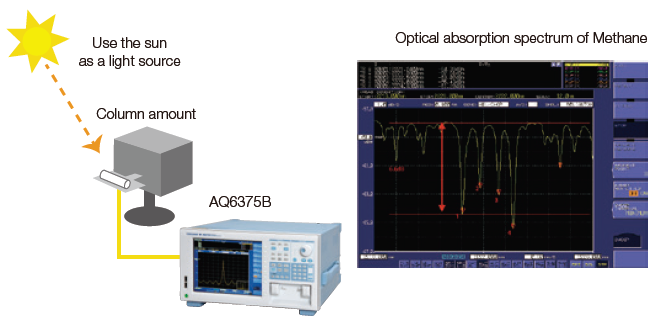

探測
型號 參數 | AQ6370D | AQ6373B | AQ6375B | AQ6376 |
波長范圍 | 600~1700nm | 350~1200nm | 1200~2400nm | 1500~3400nm |
最高波長分辨率 | 0.02nm | 0.01nm | 0.05nm | 0.1nm |
最高靈敏度 | -90dBm | -80dBm | -70dBm | -65dBm |
最高波長精度 | ±0.01nm | ±0.05nm | ±0.05nm | ±0.5nm |
功率量程 | -90~20dBm | -80~20dBm | -70~20dBm | -65dBm~13dB |
動態范圍 | 典型值78dB | ≥60dB | 55dB | 55dB |
快速測量(100nm跨度） | 0.2s | 0.5s | 0.5s | 0.5s |
AQ6370系列光譜儀參數表
